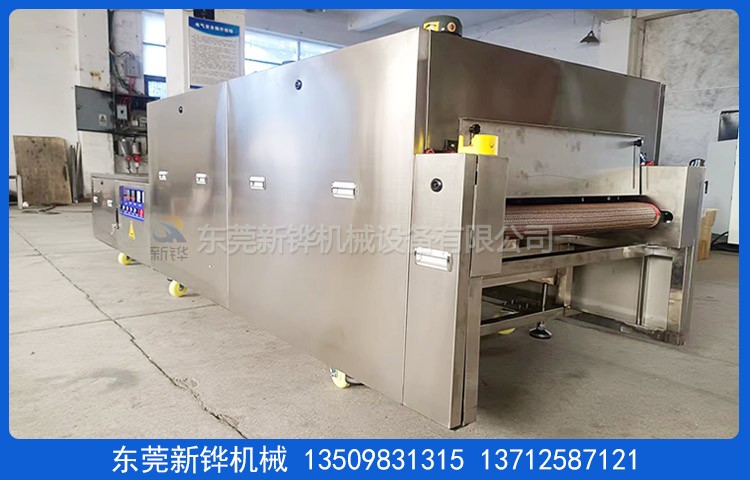

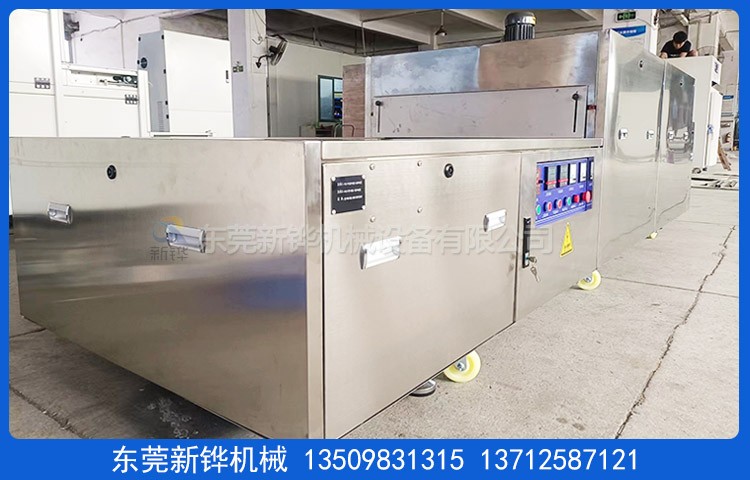

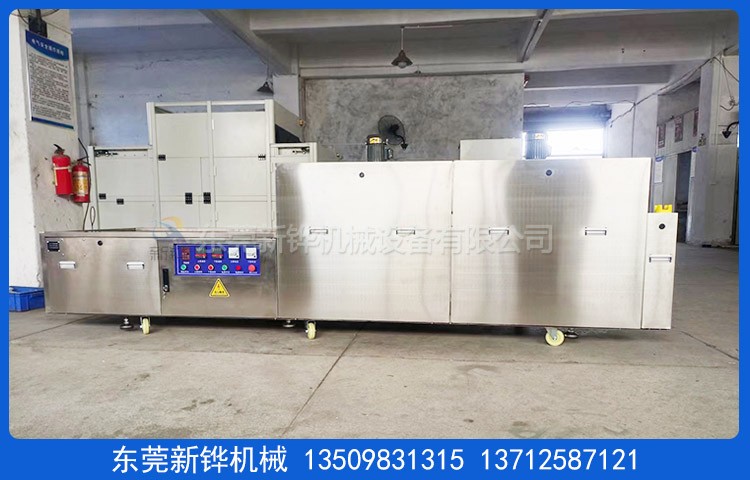

设备名称:拖把头烘烤隧道炉
机械型号:XHSO-8-1-4R
台机电源:AC380V 3φ 50HZ 40KVA
烘烤尺寸:长8000*宽1050*高220mm
输送尺寸:长10500*宽1250*高1450mm（以实物为准）
机台结构:进料口高度:0-220mm,进料段:1000mm,加热段:2000mm（分4段加热）,出料段:1000mm,冷却段:500mm
装置定位:底部装置承重3寸脚轮,M18脚杯高度可调+50mm
检修方法:手动撑杆�；ぜ煨薹椒ㄉ杓� 。
内箱材质:SUS304#T1.5mm镜面不锈钢 。
外箱材质:SS41#T1.5mm钢板经防锈处理后高温烤粉 。
机架材质:T2.0*40*40mm铁方通,两侧整体运动封板 。
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色 。
保温结构:接纳耐高温白色硅酸铝棉,保温层厚度50mm
密封条:接纳?20mm耐高硅胶密封条密封处理,美观无污染 。
温度规模:室温~MAX300℃,常用温度200℃
温度控制:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度 。
温度均匀度:空炉200℃恒温15min后温差±2.5%℃
加热方法:拖把头烘烤隧道炉接纳SUS304#电热器+热风循环 。
加热功率:40KW,恒温状态功率:20KW
升温速率:约6℃/min,空炉常温～200℃约需时间30分钟
冷却方法:1排可调角度轴流电扇 。
输送网带:拖把头烘烤隧道炉输送宽1000mm铁复龙网带配导条纠偏装置 。
网带除尘:进料段装置除尘粘滚 。
输送速度:减速电机配合变频器调速0.5-5m/min任意调理 。
输送高度:输送带外貌距离地面850+50mm可调 。
宁静�；�:漏电断路器,电源逆向避免器,超温停止加热,马达及电热过电流,控制回路短路及超载等�；げ⒕ㄗ爸�…合乎国际宁静标准 。
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54
机台电源:主电源接纳AC 220V/380V/50Hz三相五线制 。
使用条件:情况相对湿度40%-50%,温度为20-30摄氏度 。
注意事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂 。
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行 。
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》 。
注意事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂 。
售后效劳:设备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理效劳,未必期对设备使用状况进行质量跟踪 。
联系方法:蓝生13509831315 赖小姐13712587121
生产地点:中国东莞市万江区滘联创富工业园
3377体育官网:http://www.dgxhua.com
3377体育邮箱:dgxhua@126.com
东莞3377体育烘干设备厂家生产:拖把头烘烤隧道炉,旋转拖把头隧道炉,可拆拖把头隧道炉,烘烤隧道炉,拖把头隧道炉,替换拖把头烘烤隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环 ，烘烤物件受热均匀； 升温时间快,温度稳定精准； 海内一流的隔热、断热、保温技术 ，密封效果优； 机体外壳温度低 ，对室内情况温度影响较� �； 多种加热及运风方凭据产品设定；节能省电、宁静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情况 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 进口多通道彩屏无纸纪录仪 |  | 进口多通道有纸纪录仪 |  |
| 进口PARTLOW圆图温度纪录仪 |  | 进口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
