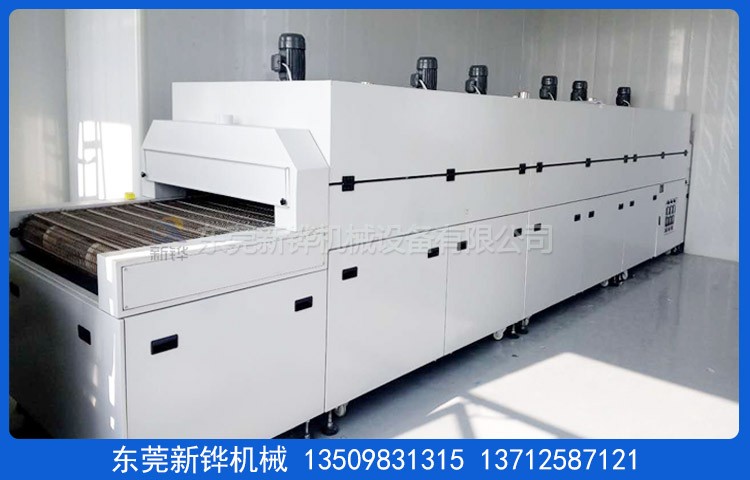

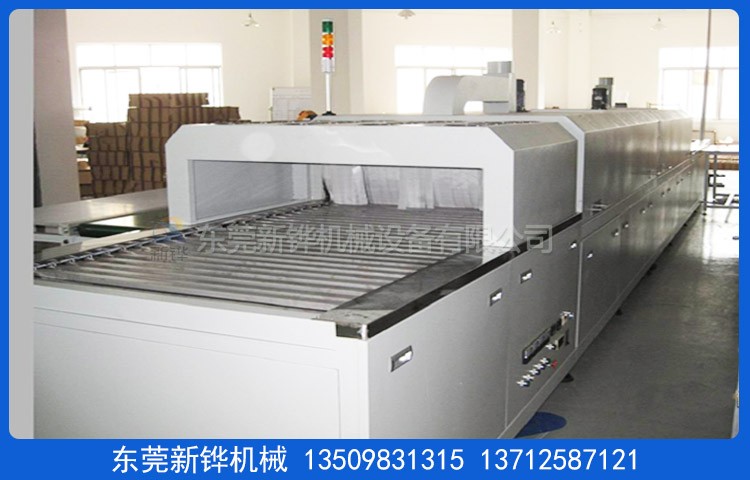

设备名称:五金模具隧道炉
机械型号:XHSO-6-08-3IR
机台电源:AC380V 50HZ 32KVA
烘烤尺寸:长6000×宽850×高200mm
输送尺寸:长8000×宽1050×高1450mm（以实物为准）
机台结构:入料口高度:200mm,进料段:1000mm,恒温段:2000mm(分3段加热）,出料段:1000mm
装置定位:五金模具隧道炉底部装置承重3寸脚轮,M18脚杯高度可调+50mm.
检修方法:手动撑杆�；ぜ煨薹椒ㄉ杓�.
内箱材质:T1.2mm厚SUS304#镜面不锈钢板全密封氩弧焊,包管炉内清洁.
外箱材质:T1.4mm厚SS41#冷轧钢板折弯加工制作.
机架材质:T2.0*40*40mm铁方通,两侧整体运动封板.
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:接纳耐高温白色硅酸铝棉,保温层厚度100mm.
密封条:接纳?20mm耐高温双层硅胶密封条密封处理,美观无污染.
温度规模:室温~MAX200℃,常用温度150℃.
温度控制:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.
温度均匀度:空炉150℃恒温15min后温差±2%℃.
加热方法:五金模具隧道炉接纳远红外线电热管+热风循环运风.
加热功率:32KW,恒温状态功率:16KW.
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟.
冷却方法:2排可调角度轴流电扇强制风冷.
输送网带:宽800mmT1.0*4*4mm铁复龙网带配导条纠偏装置.
网带除尘:进料段装置除尘粘滚（可选配）.
输送速度:减速电机配合变频器调速1-6m/min任意调理.
输送高度:五金模具隧道炉输送带外貌距离地面850+50mm可调.
宁静�；�:漏电断路器,电源逆向避免器,超温停止加热,马达及电热过电流,控制回路短路及过载等�；げ⒕ㄗ爸谩虾豕誓脖曜�.
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.
供电电源:主电源接纳AC 220V/380V/50Hz三相五线制.
使用条件:情况相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》.
技术标准:GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后效劳:设备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.
培训效劳:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理效劳,未必期对设备使用状况进行质量跟踪.
东莞3377体育烘烤设备厂家生产:五金模具隧道炉,模具隧道炉,塑胶模具隧道炉,金属模具隧道炉,工业烘干隧道炉,五金模具专用隧道炉,热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 海内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内情况温度影响较��； 多种加热及运风方凭据产品设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情况。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 进口多通道彩屏无纸纪录仪 |  | 进口多通道有纸纪录仪 |  |
| 进口PARTLOW圆图温度纪录仪 |  | 进口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
