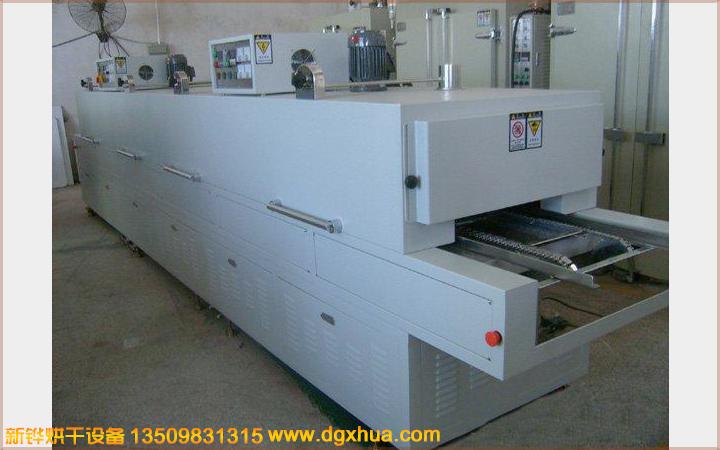

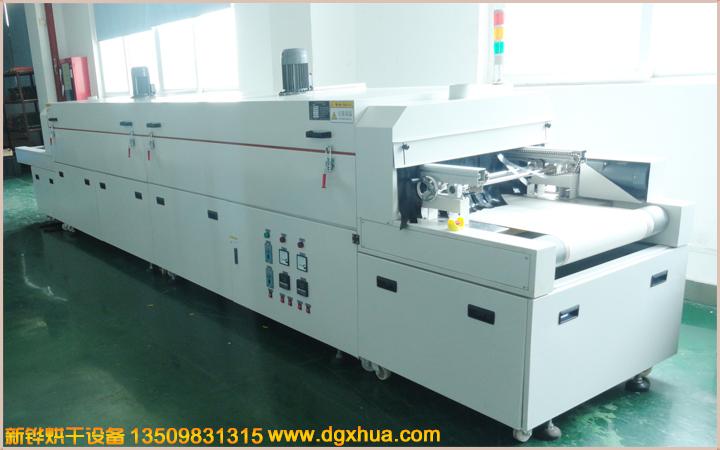

大宗生产隧道炉
，3377体育隧道炉生产厂家,隧道炉厂家,供应隧道炉

型号：XHSOL--WE-A

内箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

进料口高：0-50mm

进料段长：500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：500mm

输送宽度：1000.mm

输送要领：铁弗龙网带或铁弗龙布带

温度规模：RT-200℃（250℃）

升温时间：30min

送风方法：单面水平送风/笔直送风

加热方法：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃
，常用200℃
，常温升至200℃约莫25~30分钟；

溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算
，数字设定
，配合台湾SSR控制
，K型热电偶检测温度;

溫度均匀度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板
，四周氬焊密封加工（防污染）
，；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝
，皺紋白;

保溫材質：採用高級保溫棉
，保溫厚度100㎜加空氣隔熱保溫
。採用耐高溫矽膠迫緊
，美觀無污染;

機台結構：加熱段用手动撑杆掀開式設計
，便当檢修及清潔保養;

3377体育是一家集光热固化设备的科研开发、生产制造、销售效劳于一体的全方位、多功效新型科技型企业
。主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、崎岖温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络
。

箱体设计设计

一、3377体育隧道炉生产厂家,隧道炉厂家,供应隧道炉应用

广泛应用于电子、电器、塑胶、橡胶、五金、通讯器材、薄膜按键、薄膜开关、触摸屏、LED、光学玻璃等工业生產领域
。

二、3377体育隧道炉生产厂家,隧道炉厂家,供应隧道炉特点
a、可连续性生產
，降低劳动强度；
b、除连续式事情选择之外
，也可选择间歇式并在每段间加装气动或电动门
。
c、温度稳定性能佳
，节省能耗；
d、可加装UV紫外綫干燥装置
，一机二用；
e、送风方法可凭据產品的性状自由选择；
f、接纳掀开式设计计划
，检修保养便当；

三、3377体育隧道炉生产厂家,隧道炉厂家,供应隧道炉温度规模

a.常温+25℃~200℃
，常温~150℃约需要时25分钟
。

b.温控器温控精度±0.5%FS

c.温控均匀度：±2%（空炉测试）

四、3377体育隧道炉生产厂家,隧道炉厂家,供应隧道炉温控器

接纳XZ-960型温控器
，数字设定
，配合台湾SSR控制
，PID自动演算
，LED显示.

五、3377体育隧道炉生产厂家,隧道炉厂家,供应隧道炉内外箱体材质

内箱接纳SUS镜面不锈钢板
，外箱接纳SS41#冷轧钢板经防锈处理后防静电粉体烤漆
，象牙白色
。

六、3377体育隧道炉生产厂家,隧道炉厂家,供应隧道炉机台设计

a.接纳烤箱专用长轴型台湾“群力”马达
，配合多翼式风轮送风
，1/2HP*6台

b.接纳远红外线辐射加热器
，有效加热长度700mm
，功率0.6KW/支
，共60支
。

c.接纳1HP强力马达
，配合1：200齿轮减速机
，台湾“易能”1HP变频调速器调速
，速度0.1~3m/min.玄色特氟龙输送网输送
。

d.超温避免警报装:输送系统故障应急�；�装置;

马达过载�；�
，电热过流�；�
，相序错位�；�
，漏电�；�
，控制回路及过载�；�
。

信号指示灯（红色故障指示
，黄色待机指示
，绿色运行指示）

e.机架接纳40*40*1.5T方通焊接成型并烤漆
，台架四周钣金关闭
，可拆卸
。

f.接纳120K高级保温棉
，保温厚度80mm
，加空气层隔热保温
，耐高温硅胶密封条
，最高可耐温260℃
。

g.加热段掀开式附运动支撑杆设计
，便当检修及清洁保养
。
