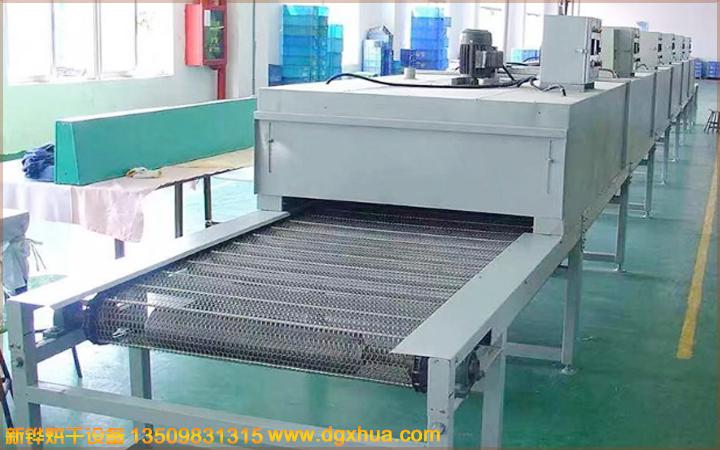

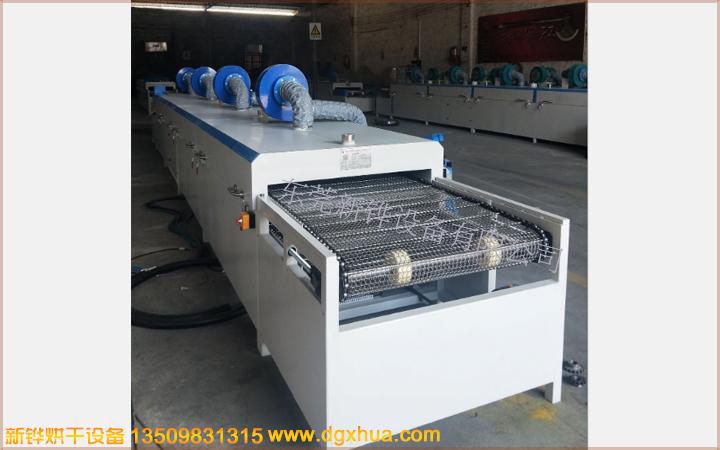

无尘隧道炉、无尘充氮隧道炉、热风无尘充氮隧道炉、工业热风无尘充氮隧道炉
一、型号：XHSOQ-40-3R
内部尺寸：高1500MM×宽430MM×深100MM
外箱尺寸：高2000MM×宽630MM×深1550MM
进料口高：0-250mm
进料段长：0-270mm
加热段长：650mm
冷却段长：200.mm
出料段长：270mm
输送宽度：500.mm
输送要领：铁弗龙网带或铁弗龙布带
温度规模：RT-200℃（300℃）
升温时间：30min
送风方法：单面水平送风/笔直送风
加热方法：SUS#304电热器+热风循环.IR+热风循环
电 压：380V三相4线50HZ。
加热功率：9KW 运风功率：0.75KW 总功率：9.75KW
控制方法：抵达所需温度开始计时或开机计时。
二、温控系统：
1、温度规模：常温—250℃（可任意设定所需温度,升温至150度须30分钟左右）
2、温度控制器：接纳台湾品牌RKC 70型温度控制器，PID做数字显溫控系統：
溫度範圍：室溫~300℃，常用250℃，常温升至250℃约莫30分钟
溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、配2芯电热偶证温度控制越发稳定和更准确、日本“三菱”PLC、温度控制模组5组PID 自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。
溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。
控制电器使用质料：接纳台湾“威纶”牌7寸触摸屏 K型温度热传感器 1条 2510正泰牌接触器1个1210正泰牌接触器1个,够温计时器1个，时间制1个,超温�；�1个,过载�；て�1个,事情电流表1个电器、加热、运风、控制扭制、开关各1套 电源开关、加热运风事情指示灯各1支
3、加热器：接纳陶瓷发热盘加热，发热管装置在炉内上部传热至底部。
三、运风控制系统：
1、运风电机接纳1HP 0.75KW升捷牌运风电机1台增强轴烤箱专用电机并装
电流过载�；�，配置强力型多翼风叶轮10.5寸1个。
2、运风方法：在炉体左右两侧强制出风，顶部回风循环。在左右两侧出风口配置调理板，调理炉内温差。在炉体顶部配置排气排风烟囱，让产品在烘烤时，实时排出废气烟雾。
四、炉体结构及用料：
1、炉体设计成：双开门，内胆箱离开6层,托盘另行计价。
2、内箱接纳1.2mm厚不锈钢板制做，保温层80mm厚高级岩棉。
3、外箱接纳1.5mm厚冷扎板加工成型后防锈处理,柒颜色为天蓝色。
4、门边密封：接纳耐高温硅胶迫紧密封。
五、机台事情原理：
1、启动电源开关→2、开启电机运风开关→3、开启加热开关→4、设置所需温度→5、开始加热→6、温度抵达开始自动盘算烘烤时间→7、抵达烘烤时间开始蜂鸣提示，并切断加热电源。
