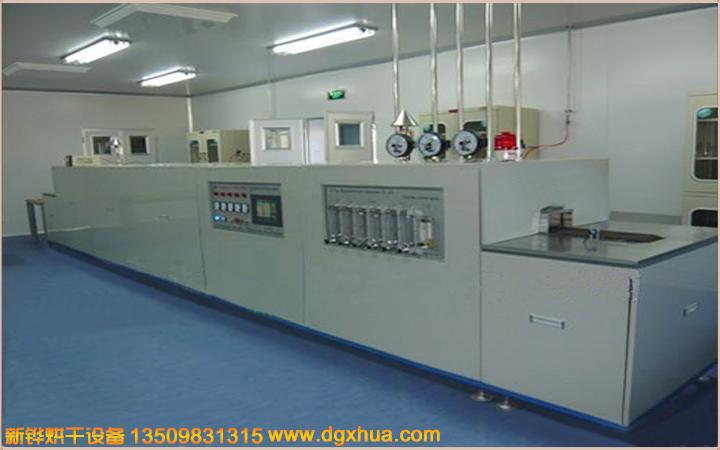

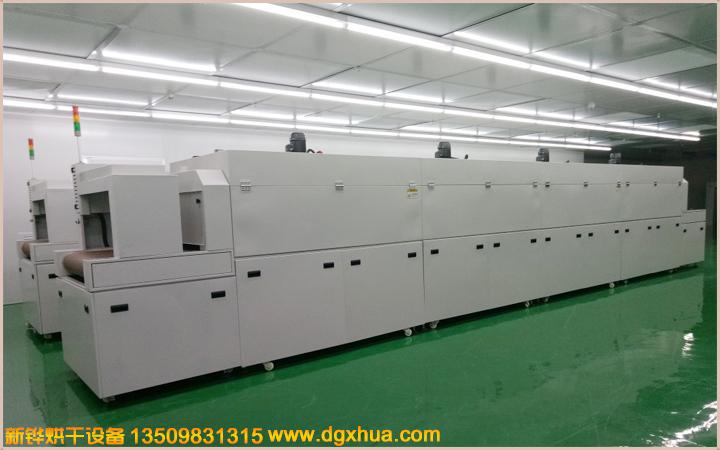

工业非标无尘隧道炉、隧道式烘干炉设备、非标式无尘隧道炉、高温烘干设备隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送要领：铁弗龙网带或铁弗龙布带

温度规模：RT-200℃（300℃）

升温时间：30min

送风方法：单面水平送风/笔直送风

加热方法：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃约莫30分钟
。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）
。

加热系统：接纳电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周抵达温度均匀恒温，温度为0-300度可调
。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫
。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，便当檢修及清潔保養
。

一、本机特点

（1）机械传动接纳变频无级调速，运行平稳、无间隙、无爬行现象
。

（2）接纳工业电脑控制，全自动控制，自动化水平高，可便当凭据差别产品随意的设定事情条件，调解工艺和产量，可靠的包管产品质量
。触控屏输入和显示，可以便当监控生产线的事情情况和修改工艺参数，可以全面协调生产线的事情
。

（3）接纳集中供热方法，凭据烘道加热特点合理安排风道
。电脑PID控温和固态继电器调压，可以降低温度波动
。

二、网链输送系统组成

本机使用专用不锈钢网，接纳链条输送系统，运行阻力小，承载能力大，转弯灵活，能更好地利用园地空间，配合地面的生产设施，可完成差别程序的工艺操作，机械传动接纳变频无级调速，运行平稳、无间隙、无爬行现象
。

三、排废气系统

控制废气外溢，平衡进民风流，改善了工人的劳动条件
。奇特的引风设计，引民风流平稳均匀，即包管了良好的排气效果
。

四、微电脑控制系统

微电脑控制系统、液晶屏显示，变频无级调速，自动化水平高，烘干历程自动完成,无需人工操作，使用简单便当，可便当凭据差别产品随意的设定事情条件，调解工艺和产量，可靠的包管产品质量
。

五、烘道体

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）、外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求、烘道体外形美观大方，操作简单易行，使用便当
。质料选用则考虑了便于强度与保温，并坚固耐用
。

重要的机械部件及所有控制元件，接纳优质名牌元件，包管设备的可靠进行
。大大减轻事情强度，提高了事情效率
。

六、平面直线皮带传输线

运送历程中速度正确平稳，可确保的同步运送；选用特定的冷板型材做成的，装置起来很便当，便于和烘道形成一体
。结构简练，外观精巧，有用且无噪音；高自动化，多功用
。

3377体育是一家集光热固化设备的科研开发、生产制造、销售效劳于一体的全方位、多功效新型科技型企业
。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代古板热风循环式烤箱
。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、崎岖温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络
。
